EvU PEARL®

Aufwuchsträger für Biofilme

Das MBBR-Trägermaterial EvU-Pearl® ist ein hochleistungsfähiger Füllkörper für industrielle, kommunale und weitere spezialisierte Anwendungen, bei der die Nutzung von Biofilmen zur Abwasserreinigung erforderlich wird.

Heute ist der Einsatz derartiger Kunststoffelemente unter der Bezeichnung MBBR - Moving-Bed-Biofilm-Technologie beziehungsweise Wirbel-Schwebebett-Technologie in Fach- und Kundenkreisen etabliert. Mittlerweile werden eine Vielzahl von verschiedenen Füllkörpern angeboten, oft aber ausschließlich definiert und verglichen über die vorhandene spezifische Aufwuchsfläche pro m³.

Es bedarf aber weit mehr, um die Vorzüge des Biofilms zu nutzen. Hier finden Sie deshalb weiterführende Informationen rund um die Themen Füllkörper, Biofilm und zugehörige Technologien.

EvU Pearl® interaktiv erleben


EvU Pearl® IM ÜBERBLICK

In Kommunen und Unternehmen im In- und Ausland werden biologische Verfahren erfolgreich zur Abwasserbehandlung eingesetzt. Viele Technologien werden heute kombiniert, damit das Abwasser möglichst kostengünstig und weitgehend gereinigt werden kann. Besonders bewährt haben sich in den letzten Jahren Anwendungen, die es ermöglichen, einen Biofilm im System der Kläranlage zu etablieren. Allen Betreibern von Kläranlagen können wir deshalb unsere vielfach eingesetzten Füllkörper bzw. das Biofilmträgermaterial EvU Pearl® anbieten.

Charakteristik

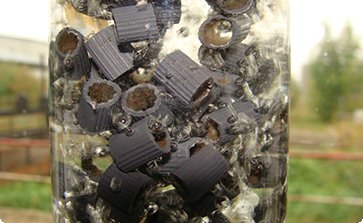

EvU Pearl® ist ein im Extrusionsverfahren hergestellter zylinderförmiger Hohlkörper aus Kunststoff mit einer fein verzahnten Struktur im Innen- und Außenbereich. Diese Struktur verleiht ihm eine große spezifische Oberfläche. Die nötige Stabilität wird durch eine entsprechende Wandungsstärke sichergestellt. EvU Pearl® gibt es in verschiedenen Größen, Dichtebereichen und Einfärbungen. Kundenspezifische Anforderungen werden gern erfüllt.

Das zeichnet EvU Pearl® aus:
  • Geometrisch einfacher Aufbau mit hoher spezifischer Gesamtoberfläche (hohe potenzielle Wachstumsfläche)
  • Die verstopfungssichere und gut durchströmbare Struktur ermöglicht einen optimalen und stabilen Biofilm
  • Geringe Verzopfungsanfälligkeit bei extremer Haltbarkeit
  • Durch Anpassung der Geometrie können aerobe (sauerstoffzehrende) oder anoxische (sauerstofffreie) Prozesse gefördert werden
  • Große Bandbreite an Einsatzmöglichkeiten
  • Großartiges Preis-Leistungsverhältnis

Funktionsweise

Die wichtigste Funktion des EvU Pearl® besteht darin, potenzielle Aufwuchsfläche für das Anwachsen eines Biofilms in einem Bioreaktor zur Verfügung zu stellen. Dabei wird die gesamte Trägeroberfläche von den Organismen in unterschiedlichem Maße für den Bewuchs genutzt, je nach Betriebsbedingungen in inneren Bereichen mehr, in äußeren Bereichen weniger. Biologisch aktiv ist deshalb die gesamte bewachsene Fläche (Biofilmfläche) und nicht nur sogenannte geschützte Bereiche, wie es fälschlicherweise oft kolportiert wird. Viele Trägermaterialien weisen feine innere Strukturen mit großen theoretischen Oberflächen auf, welche aber durch den Biofilm im Betrieb überbrückt werden (zuwachsen) und dann nur noch in geringem Maße hochaktiv sind. Diese inneren Strukturen (Verzahnungen, Verästelungen) sind deshalb nicht zwingend erforderlich. Eine einfache Grundstruktur des Materials (z. B. zylindrisch) mit vergrößerter Oberfläche genügt, um im Betrieb ebenso viel Fläche zur Verfügung zu stellen wie Materialien mit theoretisch größerer Oberfläche. Das Material muß so aufgebaut sein, daß überschüssige Biomasse gut ablösbar ist und das Material nicht zusätzlich verstopft. Eine Unempfindlichkeit gegenüber dem unvermeidlichen Eintrag von Fasern oder Haaren (Verzopfungen) muss nachgewiesen werden.

Weitere wichtige Aspekte bei der Trägerauswahl sind:
  • Einstellbarkeit der erforderlichen Materialdichte beeinflusst die betrieblichen Eigenschaften (Fluidisierungsenergie, Absinken, Aufschwimmen)
  • Anforderungen an die Bruchfestigkeit des Materials
  • Eignung für verschiedene Rückhaltevorrichtungen
  • Gibt es für Ihren konkreten Anwendungsfall Auslegungs- und Anwendungsvorschläge speziell zum angebotenen Trägermaterial?

Biofilm

Biofilmverfahren gehören zu den ältesten technischen Verfahren der biologischen Abwasserreinigung. Es ist bekannt, daß Biofilme in der Abwasserreinigung zu außerordentlichen Leistungen imstande sind. Definiert wird er im Allgemeinen als eine „natürliche Akkumulation von Mikroorganismen, sorbierter Substanzen und zurückgehaltener Feststoffe an einer Oberfläche“. Organismen, die an einer Fläche festsitzen, verbleiben damit auch in einem Bioreaktor. Beim sogenannten „Bewuchs“ von Oberflächen werden verschiedene Stadien durchlaufen, bevor sich der Biofilm vollständig aufgebaut hat. Dabei enthaltene faserige Strukturen erschweren eine genaue Abgrenzung des Biofilms zu seinem ihn umgebenden Medium. Damit ist gemeint, daß der Biofilm nicht flach und platt (in Schichten), sondern vielmehr strukturiert in den „Wasserkörper“ hineinragt.

Biofilmmodelle dienen im Allgemeinen zum besseren Verständnis der Zusammenhänge der einzelnen Einflussfaktoren auf den Biofilm. Diese bilden somit u. a. die Voraussetzung für die Bemessung von Biofilmreaktoren. Eine Vielzahl der Modelle geht von einem zweidimensionalen Schichtenaufbau aus. Vereinfacht wird der Biofilm dabei in Schichten eingeteilt, in denen sich verschiedene Formen von Lebewesen und Mikroorganismen anordnen. Diese übernehmen auch unterschiedliche Aufgaben, wie z. B. den Abbau verschiedener im Abwasser enthaltener Stoffe. Bei dieser Aufteilung lässt sich z. B. feststellen, daß aerob arbeitende Mikroorganismen vornehmlich in den oberflächennahen Regionen und anaerob arbeitende Mikroorganismen vornehmlich in den unteren Regionen des Biofilms angesiedelt sind.

Aerobe Systeme

Einsatz von EvU Pearl® im Wirbelbett

Dabei bringt Druckluft (fein-, mittel- oder grobblasig) die Träger in Bewegung beziehungsweise verwirbelt diese. So können sich Organismen, welche für ihre Stoffwechseltätigkeit Sauerstoff benötigen, bevorzugt am Aufwuchsmaterial ansiedeln und im System verbleiben.

In der Wasser- und Abwasserbehandlung für den Abbau von:
  • organischen Verschmutzungen (Kohlenstoffabbau)
  • anorganischen Schmutzbestandteilen (Ammoniumabbau über Nitrifikation als Teilschritt der Stickstoffentfernung)

Anoxische/anaerobe Systeme

Einsatz von EvU Pearl® im Schwebebett

Die Träger werden durch Rührsysteme „in Schwebe“ gehalten – hier siedeln sich vorwiegend Organismen an, welche für ihre Stoffwechseltätigkeit keinen gelösten Sauerstoff benötigen.

In der Wasser- und Abwasserbehandlung für den Abbau von:
  • organischen Verschmutzungen (Kohlenstoffabbau)
  • anorganischen Schmutzbestandteilen (Stickstoffabbau über Denitrifikation, Bio-P, Versäuerung)

Weitere Anwendungen

Einsatz von EvU Pearl® als Packungsmaterial

Die Träger werden in Reaktoren/Behältern/Kammern/Stufen eingebracht (gepackt oder geschüttet) und im Betrieb weder gerührt noch belüftet.

  • Beispiel Koaleszenzabscheider:
    Das Material wird im Abscheider integriert und akkumuliert Ölbestandteile des Abwassers.
  • Beispiel Filtermaterial in der Aquaristik bzw. Teichwirtschaft:
    Das Material wird in vorgefertigten Filtern installiert. Auf dem Material bildet sich der Biofilm aus und reinigt das im Kreislauf geführte Wasser.



Und hier bewährt sich EvU Pearl® bereits:



Industrie (Kläranlagen)

Libyen, Spea –
Krankenhausabwasser

Mexiko, Byk Gulden –
Pharmazieabwasser

Deutschland, Bronkow –
Fleischereiabwasser

Deutschland, Siebenlehn –
Lederverarbeitung

Deutschland, Drognitz –
Campingplatz

Kommunen (Kläranlagen)

Deutschland, Hohenroda –
Sanierung Tauchkörperreaktor – Umbau zum Wirbelbettreaktor

Deutschland, Geroda –
Wirbelbettreaktor als Nitrifikationsstufe einer Teichanlage

Polen, Kolo –
Erweiterung Kläranlagen auf 6000 m³/d

Deutschland, Velburg –
Kapazitätserhöhung der Biologie
